製品事例 CASE

ゴムロール・ゴムローラー

ゴムの特性を得ることを目的に、用途や使用条件に応じたゴム材質を選定し、金属製やＦＲＰ製などのロール芯(=芯金)にゴムを巻き付け、熱と圧を掛けて化学反応を促し(=加硫)芯金とゴムを一体接着(=加硫接着/焼付け/※ゴムライニング)した芯金の剛性とゴムの弾性を併せ持つ複合製品のことを言います。ゴム単体ローラーは、ゴムスリーブとして区別しております。
ゴムロール・ゴムローラー一覧
- Ｖ溝形状：横溝ロール

  材質NBR

  硬度60

  サイズΦ100×Φ90×922L

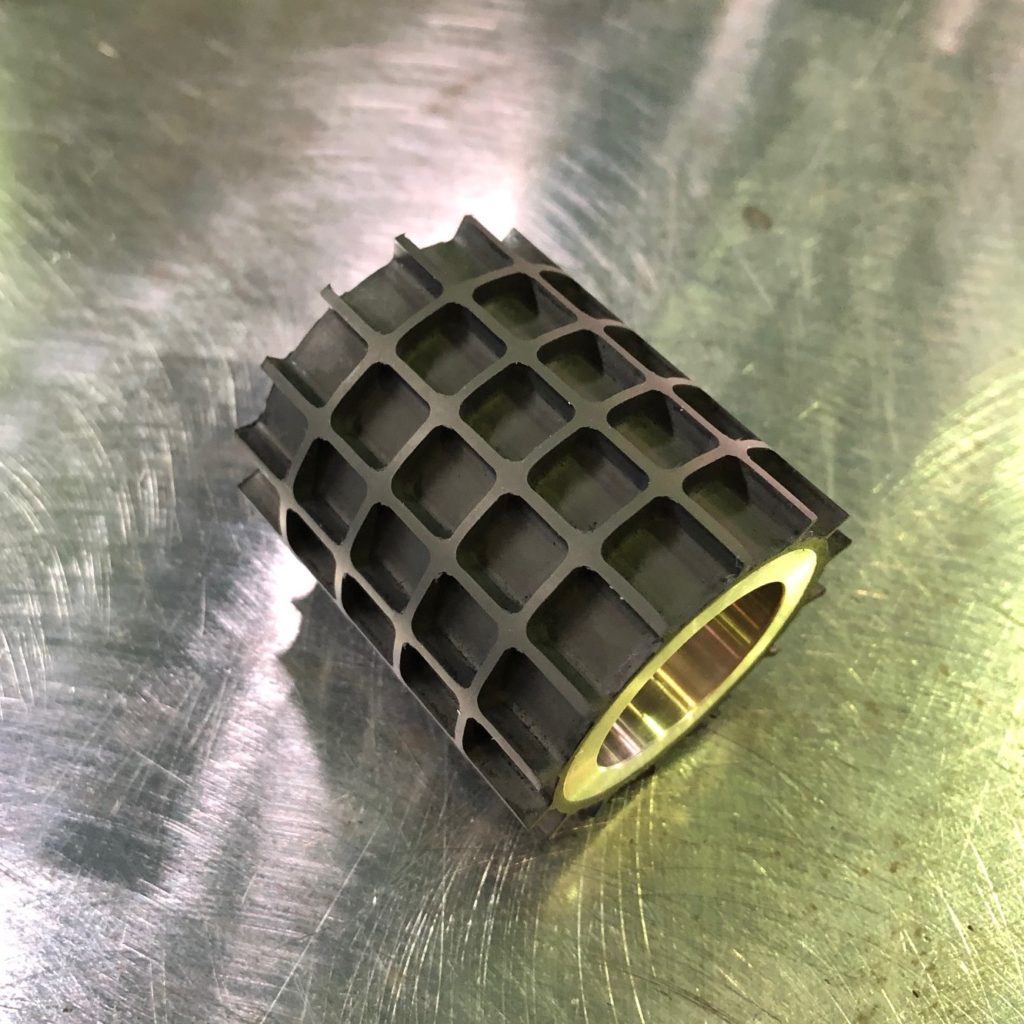

- ＮＢＲ凹み格子加工

  材質NBR

  硬度80

  サイズΦ50×Φ46×50L/凹70箇所

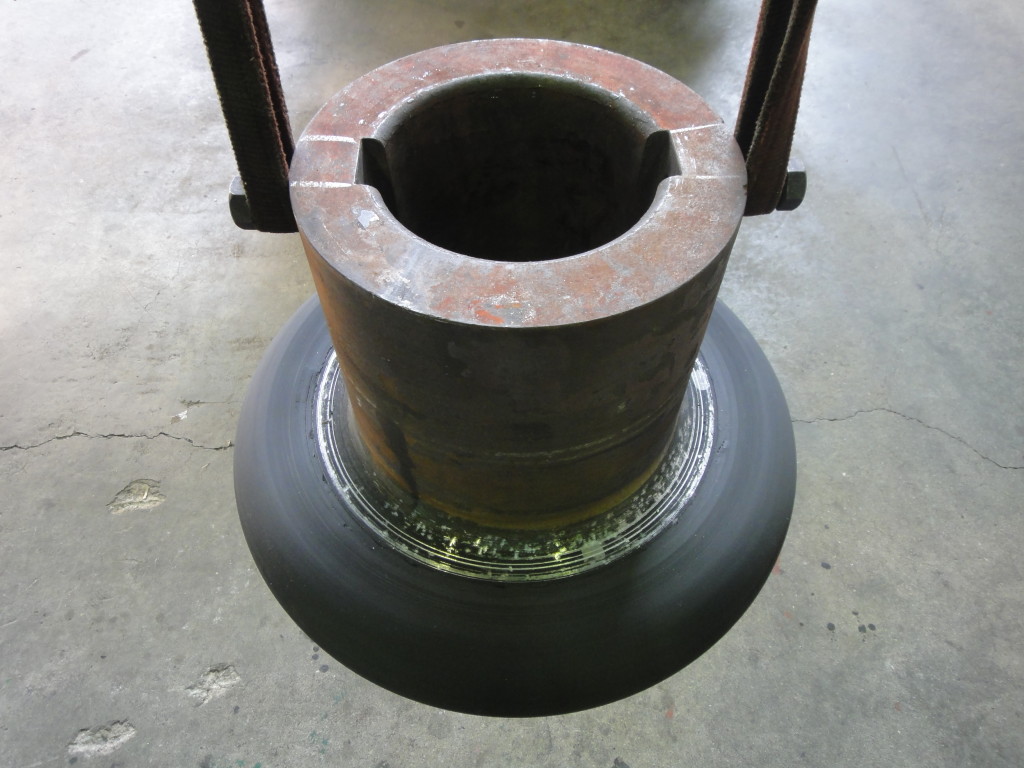

- スピニング用フッ素ゴムロール

  材質フッ素ゴム(バイトン)

  硬度80

  サイズt6×Φ500×w100

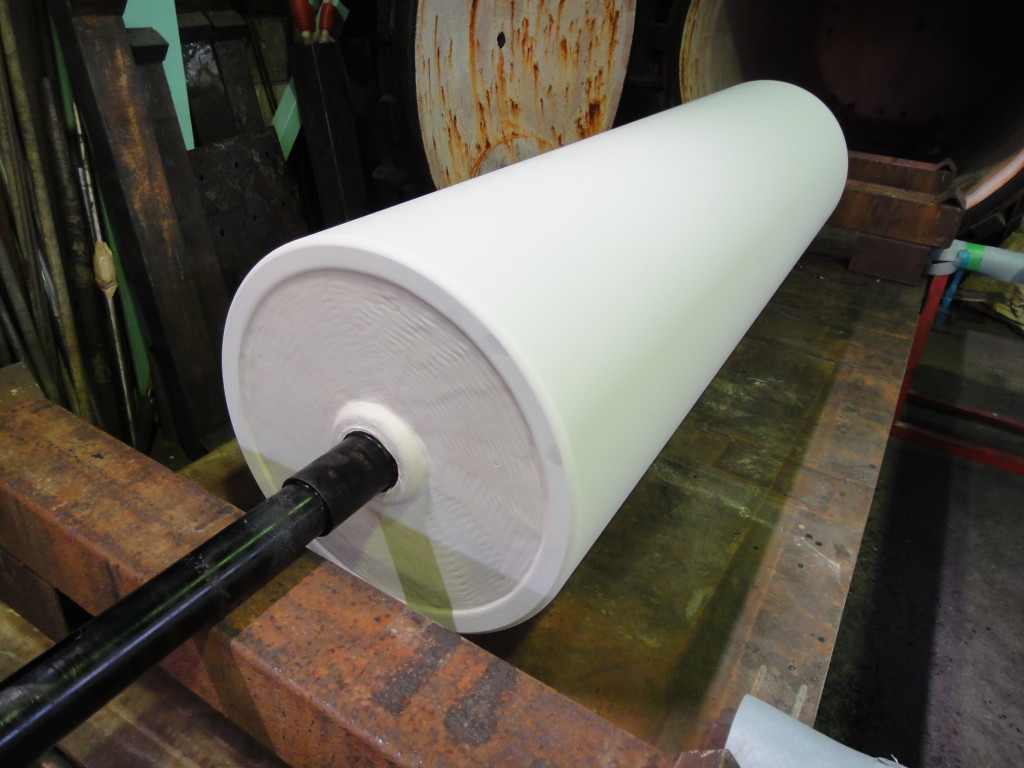

- 繊維機械用マングルロール

  材質NBR

  硬度80

  サイズΦ500×Φ457×2000L：側面t10
- スパイラルゴムロール

  材質EPDM

  硬度60

  サイズΦ80×Φ60.5×1350L
- 画像検査機用ゴムローラー

  材質天然ゴム

  硬度70

  サイズΦ20×Φ14×26.5-26.5L

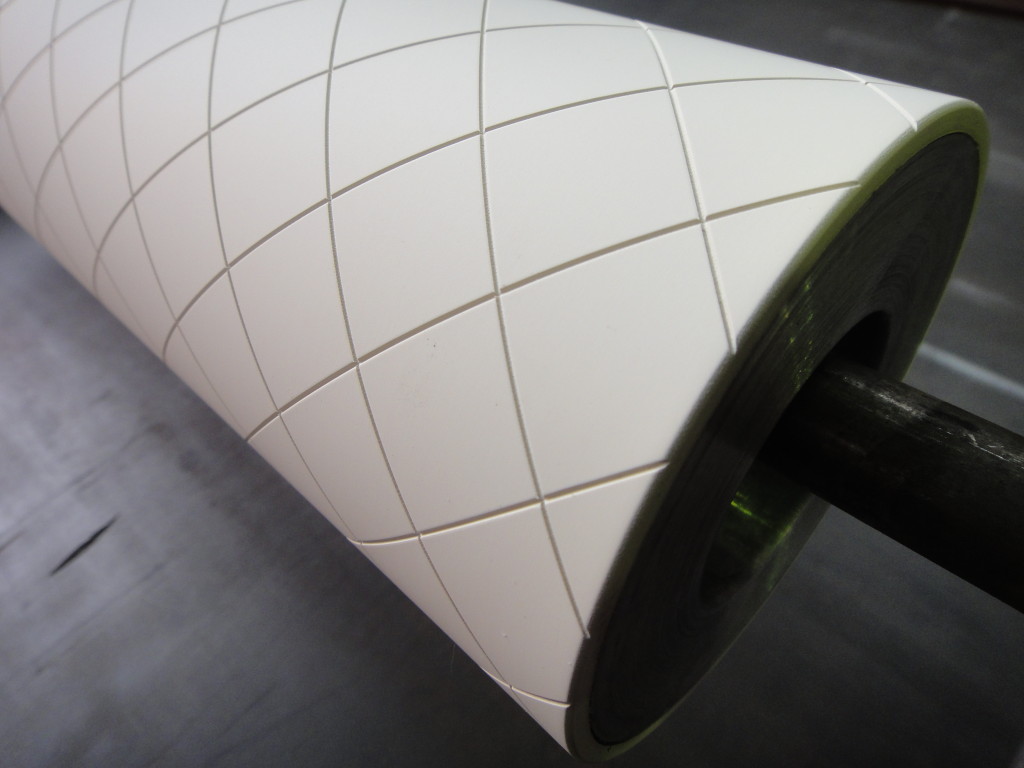

- ダイヤカットフィルムロール

  材質NBR

  硬度65

  サイズΦ100×Φ90×500L
- 凹溝シリコンゴムロール

  材質シリコン

  硬度70

  サイズΦ24×Φ23×194L
ゴムロール・ゴムローラー一覧
ゴムライニング

金属製品(タンク/配管/バレル機/粉体機器など)の化学薬品における腐食や、磨耗・衝撃から守るために「耐酸性/耐アルカリ性/耐溶剤性/耐油性/耐磨耗性」などの必要とされる特性を持つゴム材質を選定し、その金属製品とゴムを一体接着(=共有結合/加硫接着/焼付け)した加工製品のことを言います。
この※ゴムと金属を共有結合(=加硫接着/焼付け)させる接着方法を総称して「ゴムライニング」と言うこともあります。
ゴムライニング一覧
- 吊りハッカー：ゴムライニング

  材質耐摩耗NR

  硬度60°

  サイズt15×Φ20×520‐520L
- ホッパーバケット：ゴムライニング加工

  材質耐摩耗NR

  硬度60

  サイズt10×630‐1100×H550

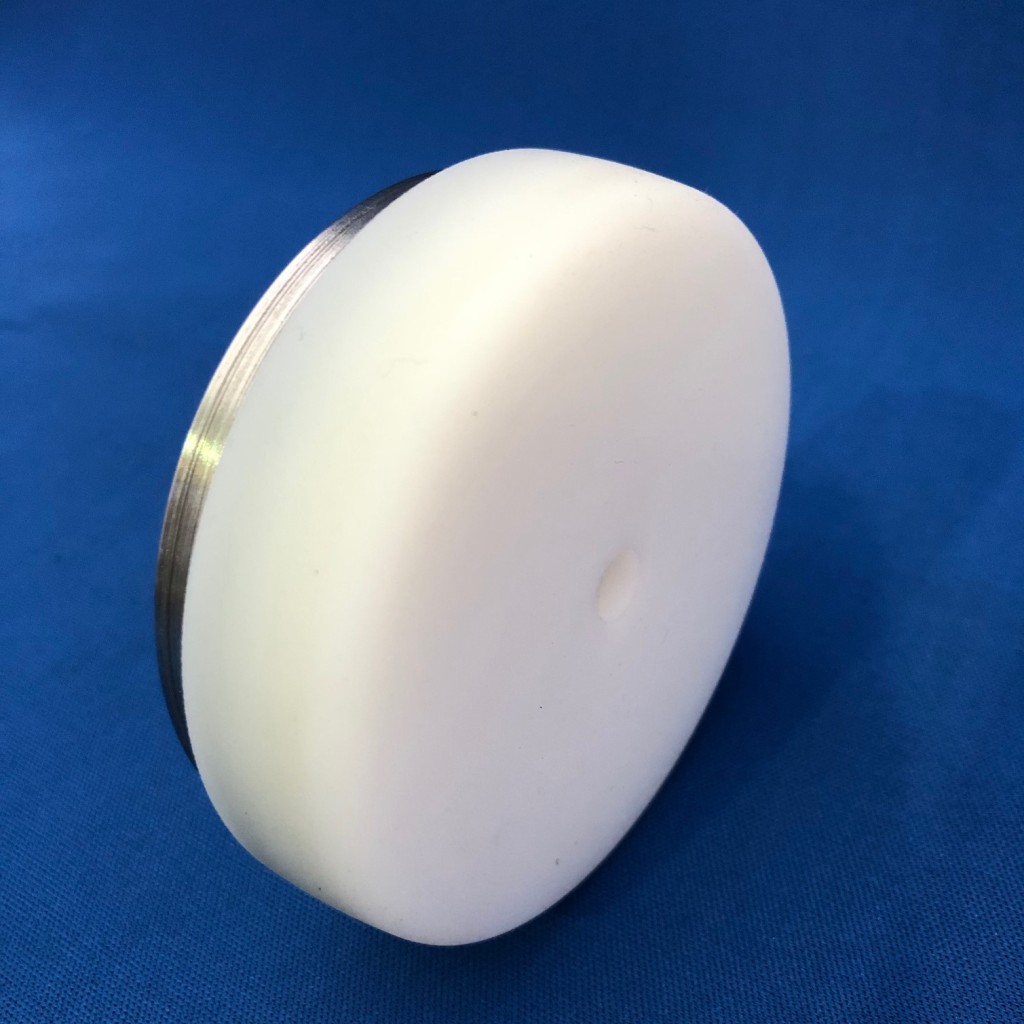

- シリコンゴム焼付：押さえ治具

  材質シリコン

  硬度30

  サイズΦ80－78×Φ62×18Ｌ:R加工

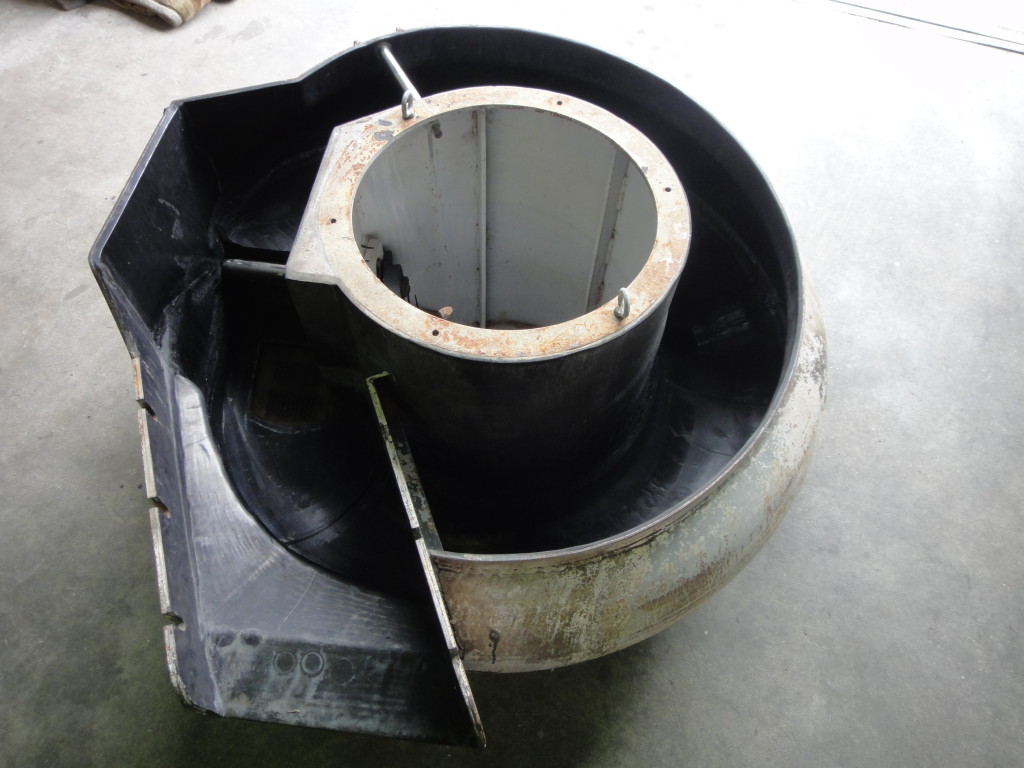

- 振動バレル部分補修ゴムライニング

  材質耐磨耗NBR

  硬度60

  サイズt10-20×Φ1350×W300×H300

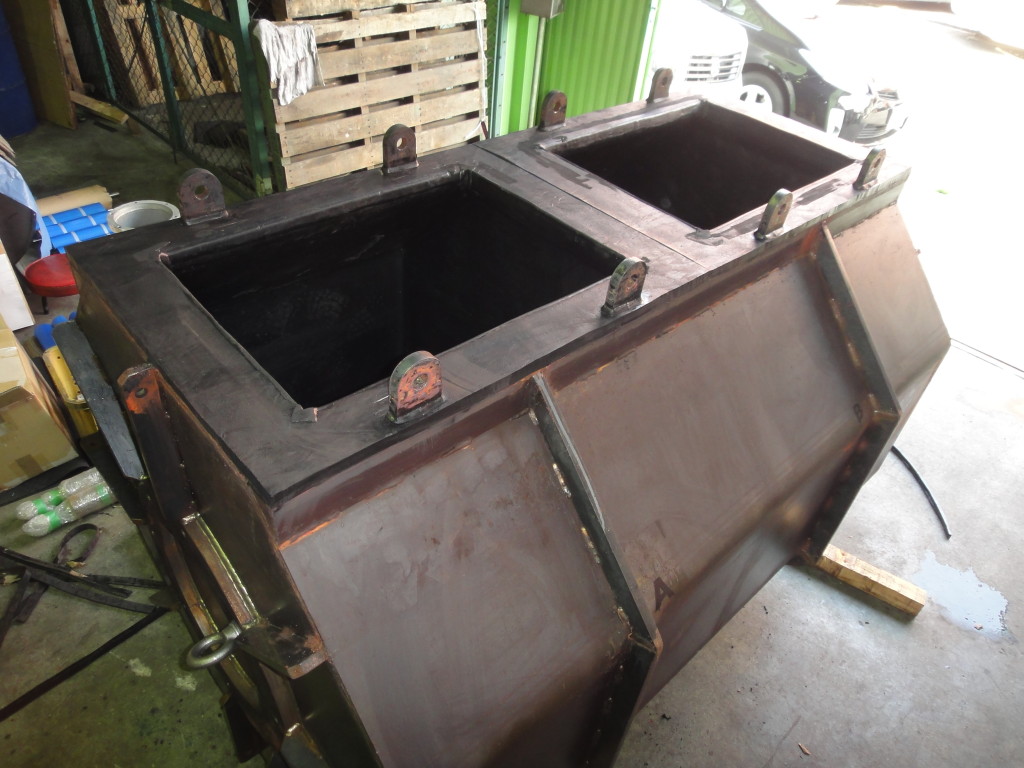

- 超特大バレル研磨機ゴムライニング

  材質軟質耐磨耗天然ゴム

  硬度50

  サイズt15-20×w1820×H1280

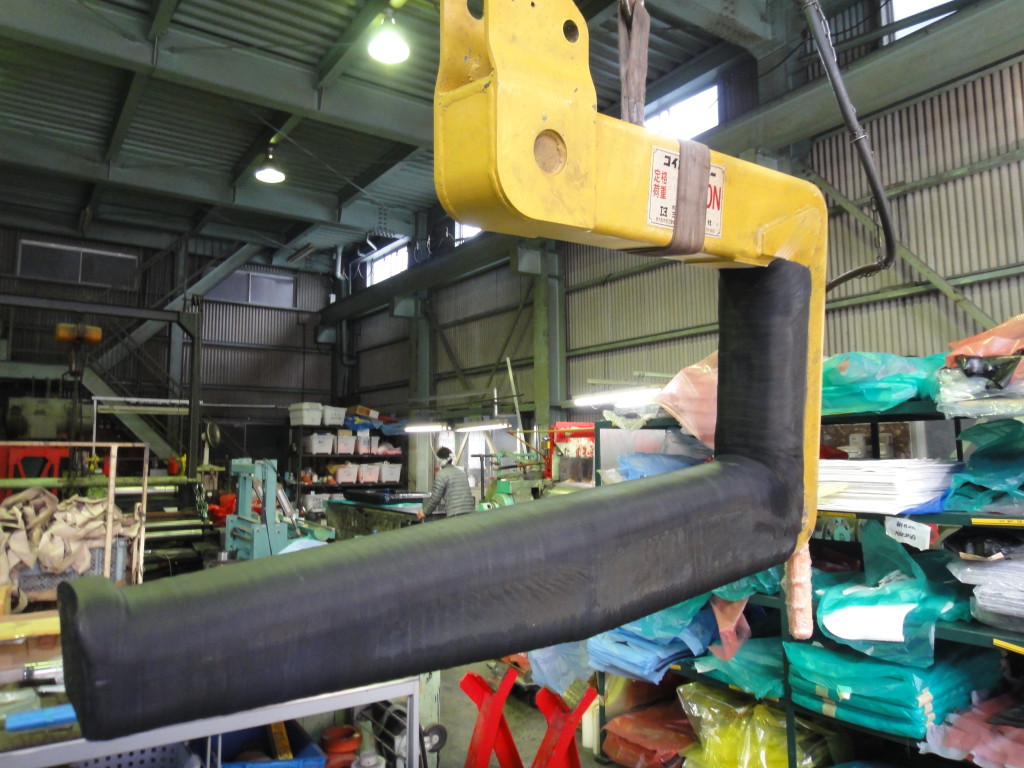

- ゴムライニングコイルハンガー

  材質耐磨耗天然ゴム

  硬度60

  サイズｔ10-20×w150×L450-1300

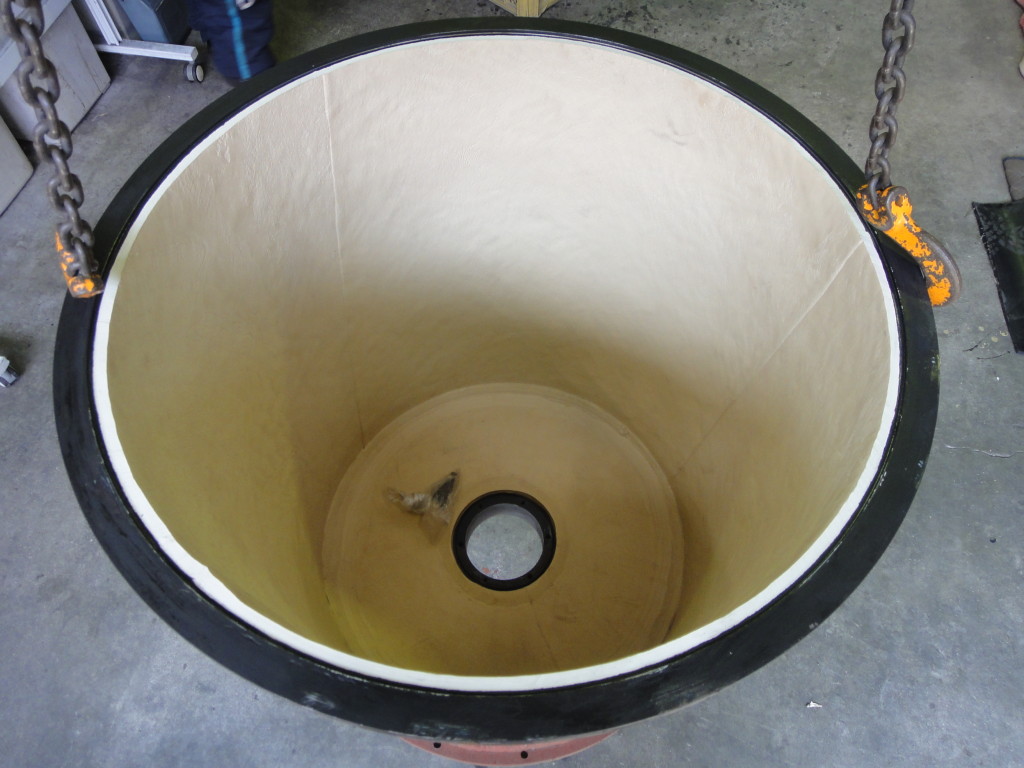

- 円筒バレル研磨機ゴムライニング

  材質耐磨耗天然ゴム(白)

  硬度60

  サイズt10×Φ650-630×H750

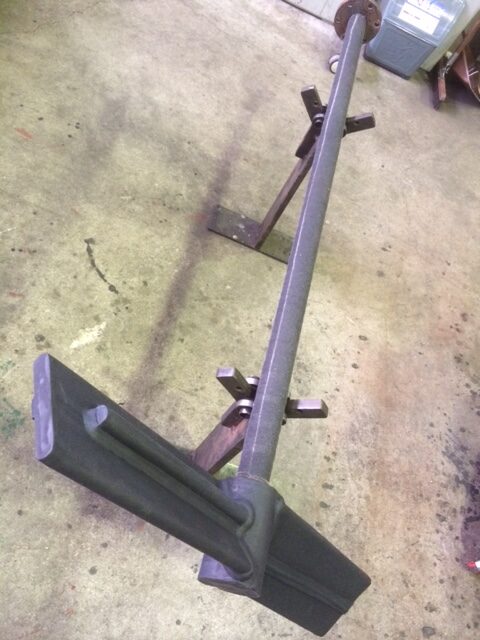

- 攪拌シャフト－ゴムライニング

  材質CR

  硬度60

  サイズt5×Φ830×H1120
ゴムライニング一覧
ゴムスリーブ

ゴムの「Ｓｌｅｅｖｅ＝袖」という意味から、ゴム筒状の製品のことを一般的に言います。ゴムロールと違い、ゴムスリーブはゴム単体製品なので装着品への取り外し作業の簡便性にも優れています。(ゴムスリーブ＝ゴム筒・ゴムリング・ゴムホース）当社品の用途では、熱転写プリント(ホットスタンプ)転写ベルト製造部品・ＣＩＰ(冷間静水圧)成型用ゴム型などがあり製品事例の中で説明させていただいてます。
ゴムスリーブ一覧

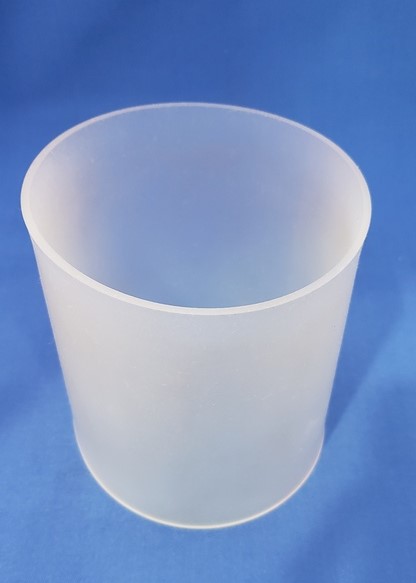

- 半透明シリコンゴムスリーブ

  材質ｼﾘｺﾝｺﾞﾑ

  硬度50

  サイズΦ180×Φ174×220L
- 真空装置用ゴムベローズ

  材質NBR

  硬度60

  サイズΦ1380×Φ1280×155L
- ＣＩＰ成形ゴム型（底蓋付）

  材質ＣＲ

  硬度60

  サイズt4×Φ100×1400L
- 異径：ラバーダクト

  材質フッ素ゴム

  硬度60

  サイズΦ330-300×Φ320×182Ｌ
- ＣＩＰ成形用ゴムスリーブ ③

  材質飴ゴム

  硬度60

  サイズt3×Φ127×2200L
- ＣＩＰ成形用ゴムスリーブ ②

  材質CR

  硬度70

  サイズt10×Φ234×600L/t10×Φ344
- ＣＩＰ成形用ゴムスリーブ

  材質ＣＲ

  硬度60

  サイズΦ243×Φ219×679L
- ホットスタンプ用シリコンゴムスリーブ

  材質シリコンゴム（耐熱）

  硬度80

  サイズΦ110×Φ58×100L
ゴムスリーブ一覧
特注ゴム製品

大きなサイズの蛇腹・一体成型品のゴムカバー、糸を編込んだシリコンゴムホースなどの特別オーダー品とゴムロールの溝加工品や、ゴムライニングやゴムスリーブの特殊加工品をピックアップして御紹介させていただきます。他の製品事例ページと、重複している物もありますがよろしくお願い致します。
特注ゴム製品一覧
- 吊りハッカー：ゴムライニング

  材質耐摩耗NR

  硬度60°

  サイズt15×Φ20×520‐520L
- 真空装置用ゴムベローズ

  材質NBR

  硬度60

  サイズΦ1380×Φ1280×155L
- 異径：ラバーダクト

  材質フッ素ゴム

  硬度60

  サイズΦ330-300×Φ320×182Ｌ
- クロロプレンゴムシュート

  材質CR

  硬度60

  サイズt5×□240×Φ125×H240
- シリコンゴム焼付：押さえ治具

  材質シリコン

  硬度30

  サイズΦ80－78×Φ62×18Ｌ:R加工
- ＮＢＲ凹み格子加工

  材質NBR

  硬度80

  サイズΦ50×Φ46×50L/凹70箇所

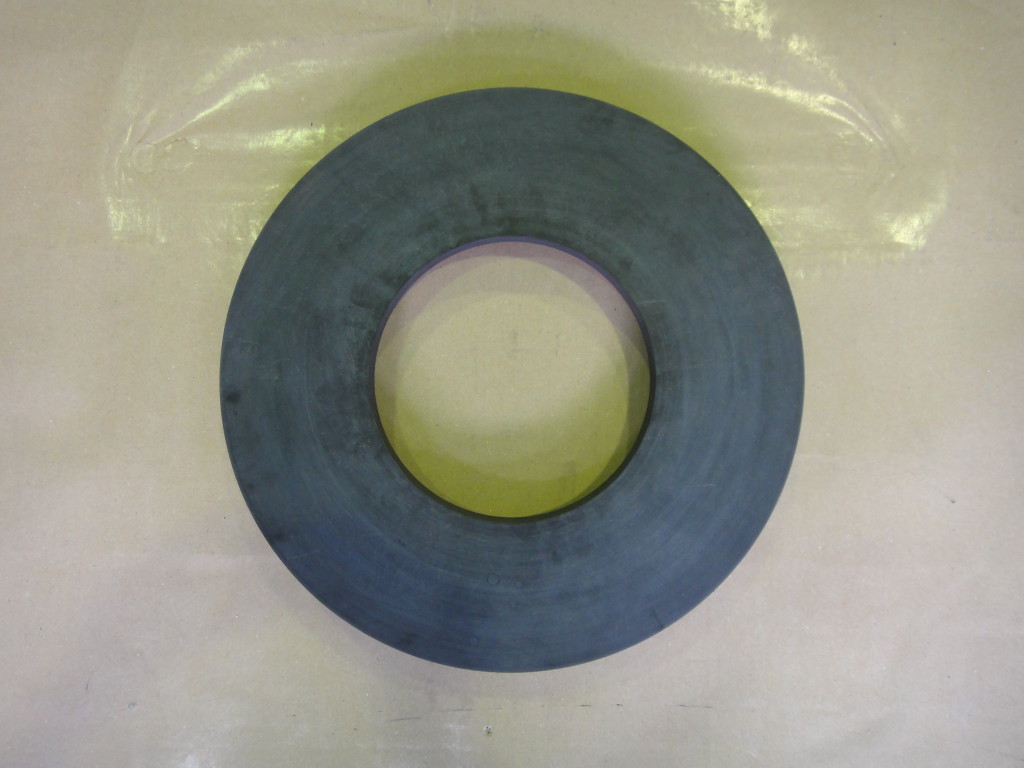

- エボナイトリング

  材質硬質天然ゴム（エボナイト）

  硬度D60

  サイズt10×Φ200
- 紙管生産用パッド

  材質シリコンゴム

  硬度35

  サイズt5×R56×2000L
特注ゴム製品一覧
