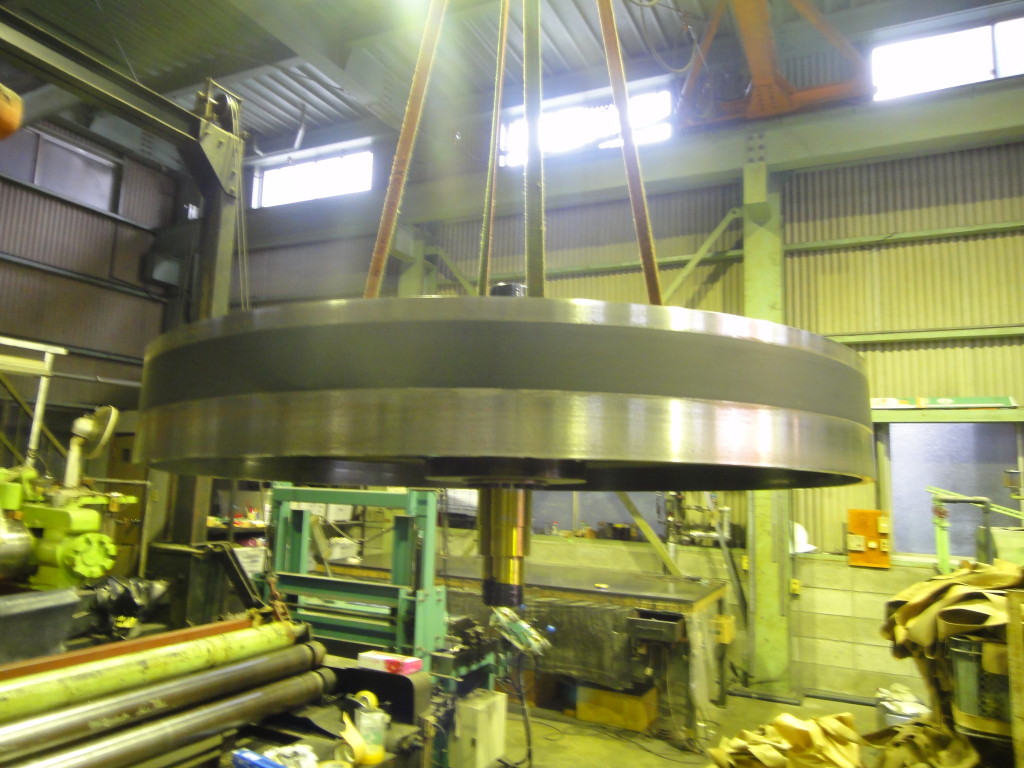

帯鋸盤ゴムライニングプーリー
材質NBR
硬度60
サイズΦ1200×Φ1188×70L
帯鋸盤のゴムライニングプーリーです。
通常は金属プーリーのみで使用されますが
防音と共振対策、ゴムの弾性を利用した
鋸の安定運動を目的にゴムライニングを行いました。
いろいろなゴム材質と硬度をテストした結果と
帯鋸の潤滑油に対する耐油性が必要なことから
ＮＢＲ硬度６０°で加工を致しました。
プーリーの外径サイズが
Φ１２００とかなり大きなサイズで
シャフトを入れた全長は１０００Ｌとなります。
ゴムライニングを行う箇所は
円周上の表面に７０ｍｍ幅の掘り込み加工を
行っている部分に加工をしております。
ゴムライニング後に
仕上の研磨加工が必要となりますが
Φ１２００の大きなサイズの加工においては
芯振れなどの精度に特に注意が必要となります。
