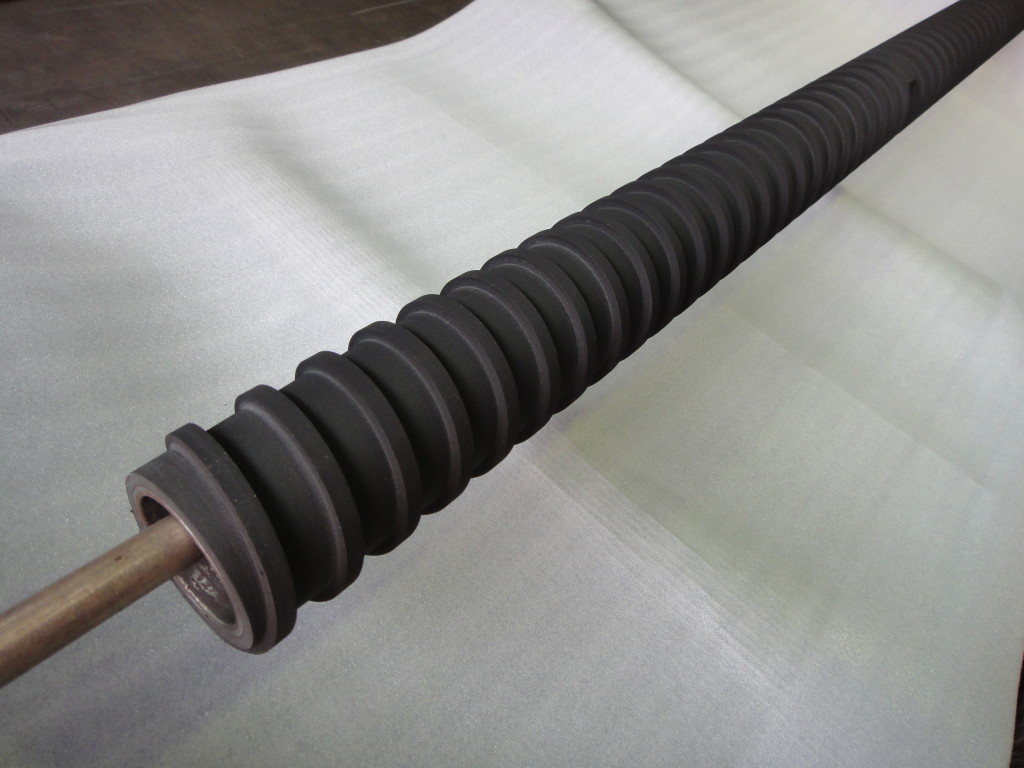

スパイラルゴムロール
材質EPDM
硬度60
サイズΦ80×Φ60.5×1350L
調整式リターンアイドラとして使用される
「スパイラル溝加工ゴムロール」です。
ゴム外径「８０ｍｍ」
芯金外径「６０ｍｍ」
全長「１３００ｍｍ」の長尺ロールです。

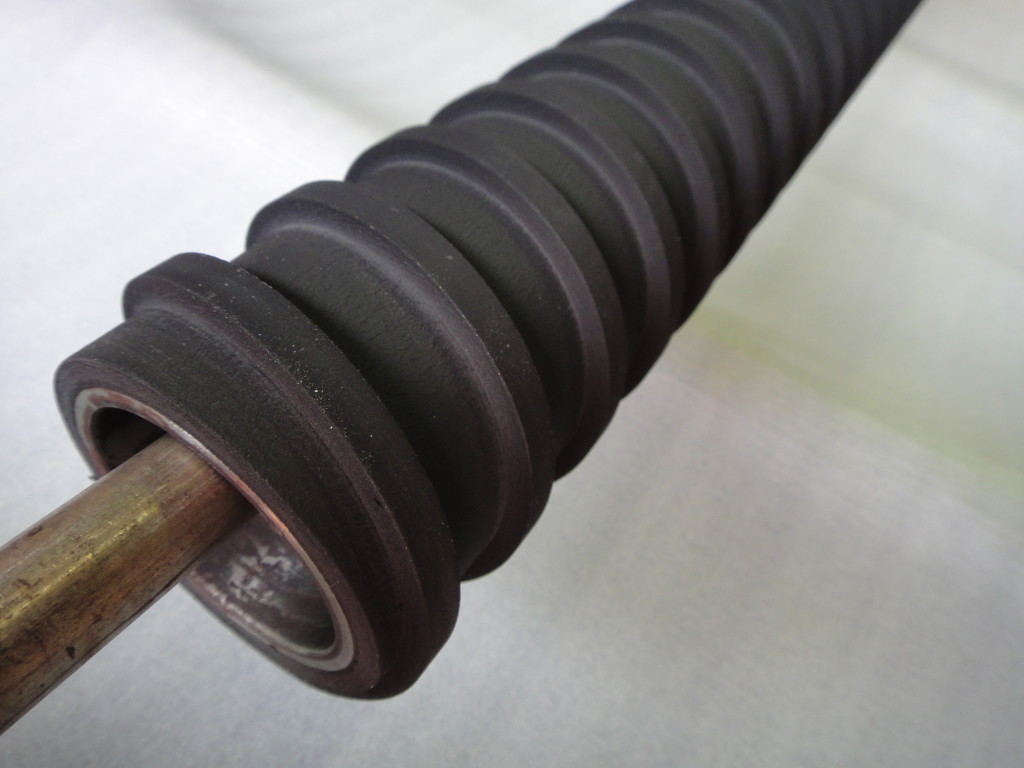

溝を掘るのではなく
溝を残す加工となるので
谷の部分のゴムを削り出し
溝山を残す加工手順となります。
溝幅は７ｍｍ
谷幅は２０ｍｍとなっており
ピッチ２７ｍｍになるので
ロール表面には、溝が４８箇所立っているように見えます。
※実際は、スパイラル溝なので１本溝ですが
溝山が独立することで
搬送シートの引張りが良好に働き
蛇行やスリップなどの現象が大幅に改善されました。
