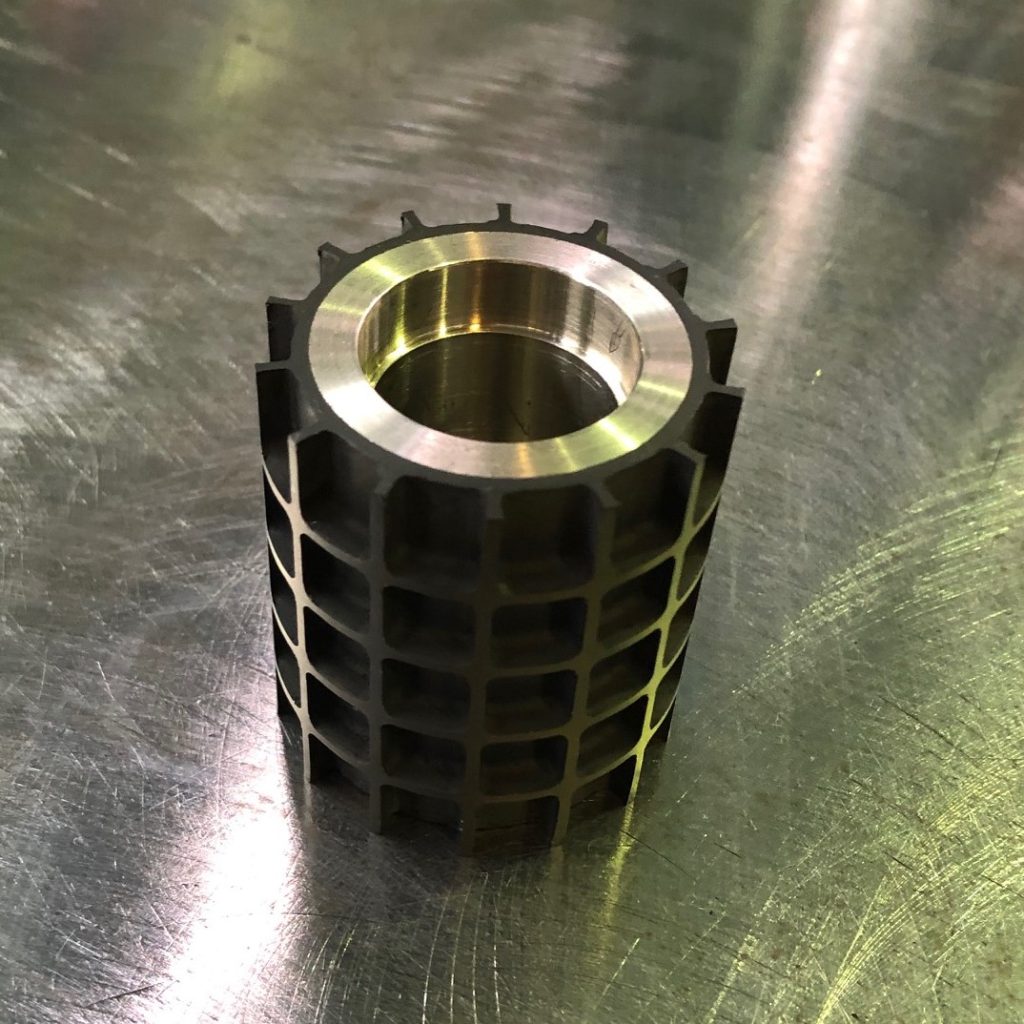

ＮＢＲ凹み格子加工
材質NBR
硬度80
サイズΦ50×Φ46×50L/凹70箇所
試作品として御依頼をいただいた
ゴムライニング加工品となります。
ＮＢＲは耐油性に優れ
エンジンルームのラジエーターホースなどに使用されています。
今回は硝子メーカーより
材料開発・生産方法の模索として
凹み型の格子加工形状のゴムロールの御依頼を受けました。
ゴムを残して格子型の溝加工であれば
外径加工を行った後に
溝部分を刃物などで削り込んでいけば加工できます。

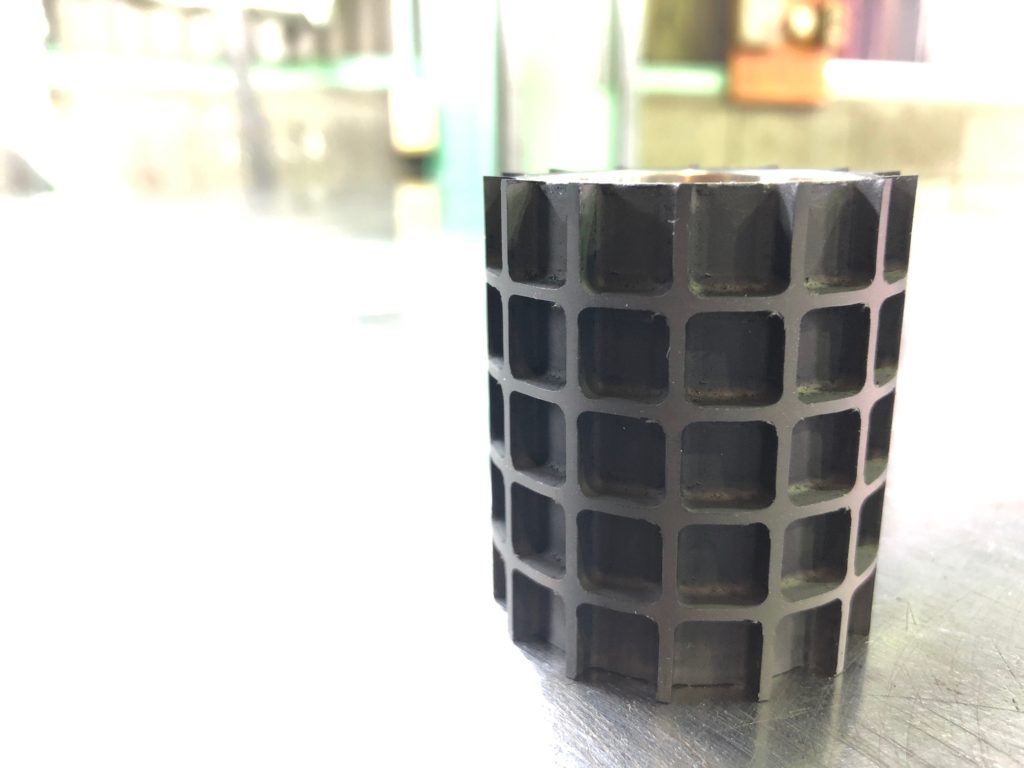

ですが、今回の加工品は凸部にゴムを残す為
ゴム部を削り（彫り込み）
溝部分を残す加工難度の高い製品となります。
ゴムが残る凸溝の幅も１ｍｍと薄く
彫り込むバイトの負荷が強くなると
ゴムを破る可能性が高く
想定より時間の掛かる加工となりました。
テストでの動作も問題ないとの
御連絡をいただき
試作品としての御要望を果たせることができました。
