製品事例 CASE

ガラス洗浄装置に使用されている吸着部品です。

使用環境として
「高温使用」＋「酸性薬品使用」という条件でしたので
フッ素ゴムを選定推奨させていただきました。

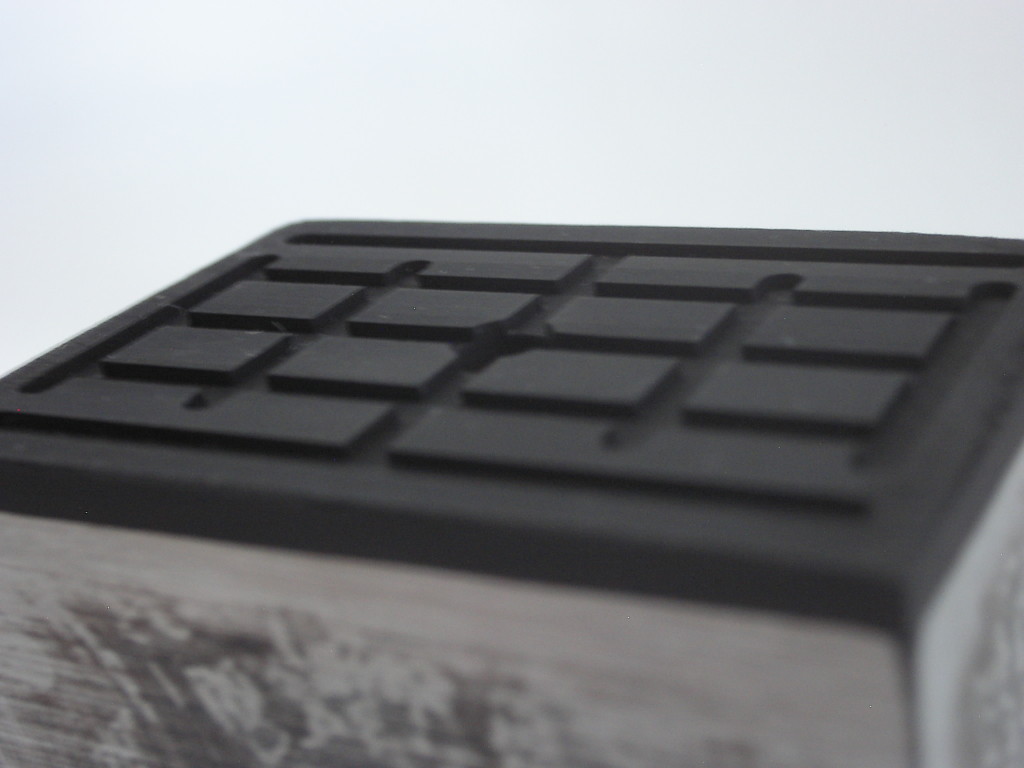

左の画像の通り
中心に空いた穴からエアを吸い込み
縦横に走っている溝でガラスを固定します。

必要数量が１個のみでしたので
金型を製作せずに焼付加工を行いたいとの意向から
当社で、金型を使用せずゴムライニング加工を行いました。

ゴムライニングの加工表面にある
縦横の溝と穴については
ＮＣフライスで切削加工にて仕上げさせていただきました。
