パイプ加工治具ゴム焼付加工品
材質ＮＢＲ
硬度60
サイズt2×Φ90×62L
専用機で使用されるパイプ保持器具のゴム焼付け加工品です。
数量は１個でしたので
金型を製作せず、手張りのゴムライニング加工を行い
ＮＣ機の切削加工で仕上げを行いました。
厚みは２ｍｍです。
パイプ表面の油剤への耐油性が必要な為
ゴム材質は「ＮＢＲ」を選択しております。
硬度は６０°で適度な弾力性を保持しました。

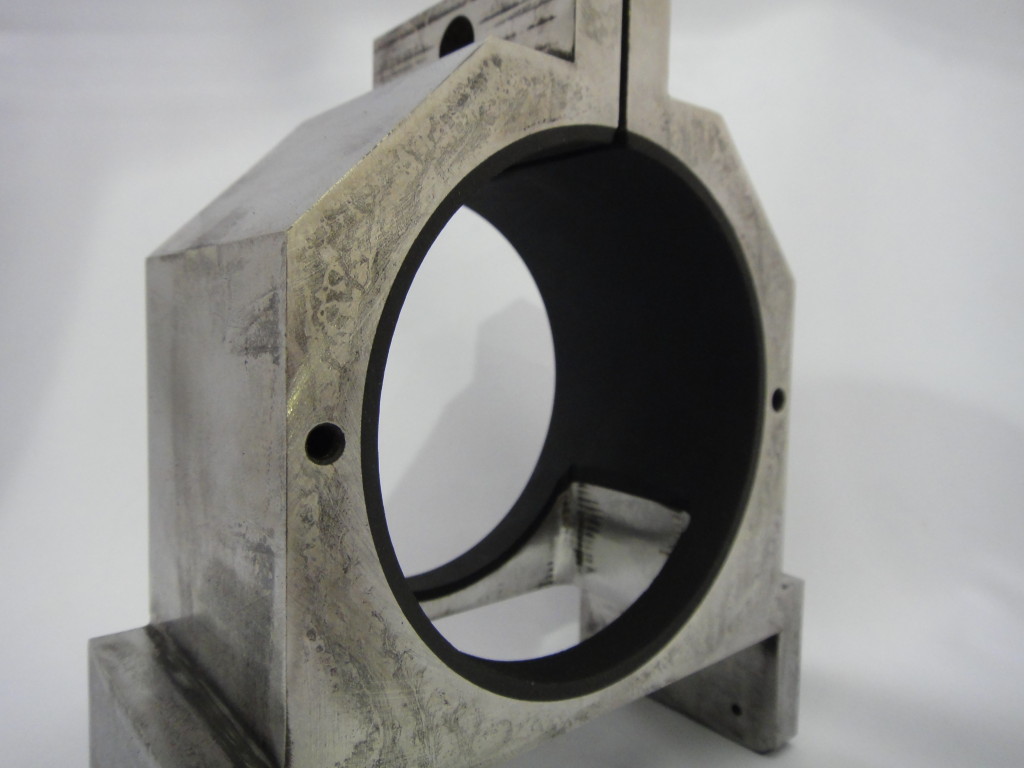

上部に切れ込みが入っているので
パイプをしっかり保持することができ

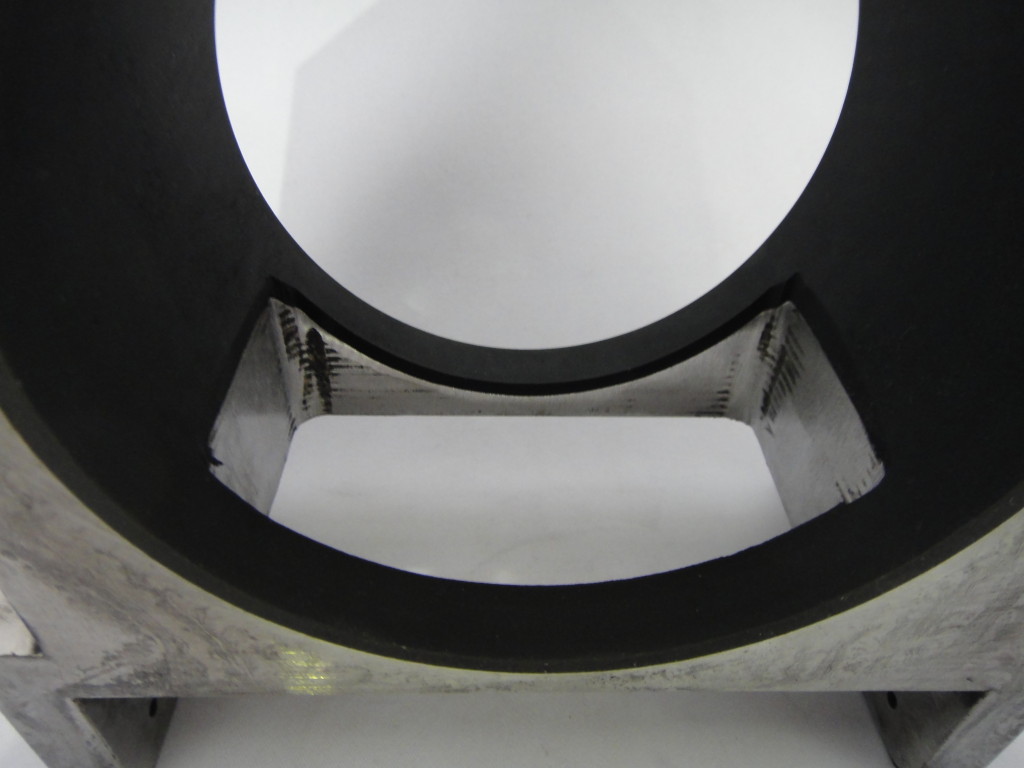

下部の開口部からレーザーでパイプに彫刻加工を行います。
金型を製作して行うゴム焼付加工品と比べ
大幅に加工費を低減でき、大変喜んでいただけました。
