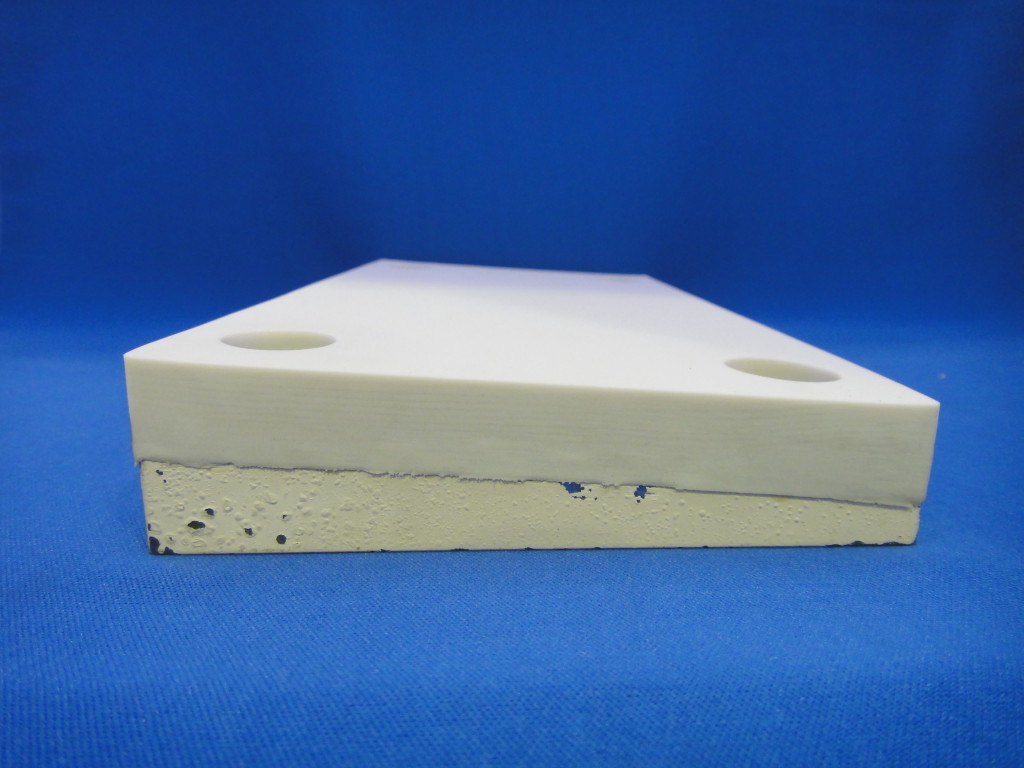

シリコンゴムライニングプレート
材質耐熱シリコンゴム
硬度60
サイズｔ15×w115×L220
押さえ治具として使用される
シリコンゴムライニングプレートとなります。
必要数は２枚と少ないので
金型を用意せず
ゴムライニング＋切削加工で
製品製作させていただきました。
Φ９のキリ穴と
Φ１８の皿モミ穴の加工もありますが
最も難しかった加工は
表面のテーパー加工です。
金属プレート自体も
テーパーになっている為
高さ基準が難しく
仕上表面の平滑性を保つことも
必要な為、大変時間が掛かりました。
