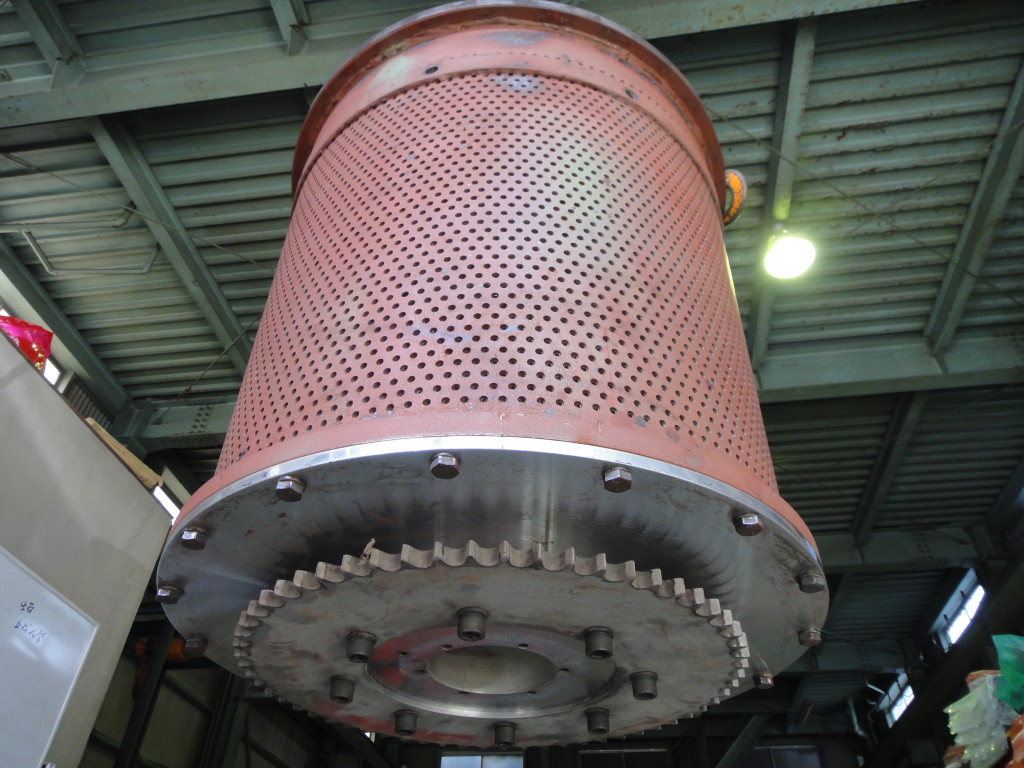

円筒バレル研磨機のゴムライニングです。

一般的には、耐磨耗天然ゴムの黒色が
強度的にも優れているので選定されるのですが
今回は磨きを掛ける品物が「パチンコ玉」の為
黒色(カーボン)の色移りや、ゴム粉の影響を懸念し
白色の耐磨耗ゴムでゴムライニングを行いました。

サイズは
Φ650-630×700Lと、比較的大きなサイズで
ゴムライニング厚みは10ｍｍで行いました。

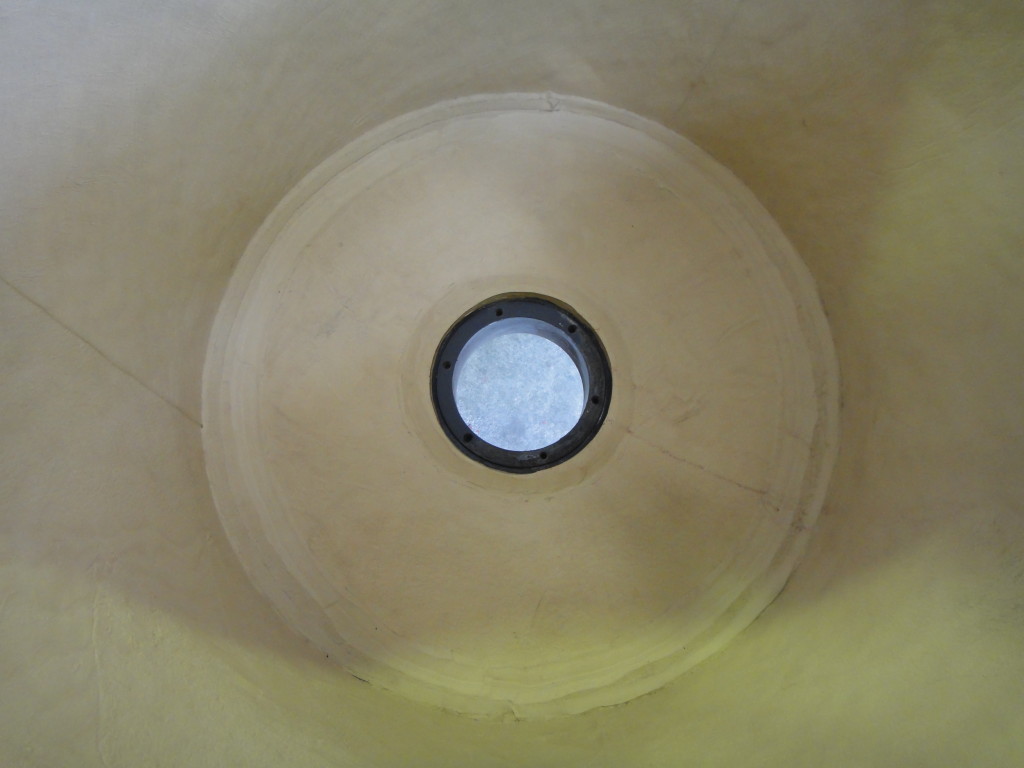

底部の穴にボスを通して使用する為
ボスを阻害するような状態でゴムライニングを行えないので
ボスにゴムが干渉しないような治具を製作し
使用に差し支えない寸法で加工を行いました。

底部と胴部の角に玉が残ってしまうと
取り出す際の作業性が著しく落ち込んでしまう為
玉が自動的に手前に転がるよう
角部分にリブを付けて対策としています。

白色の耐摩耗性ゴムでのゴムライニング可能ですので
カーボン移りやゴム粉の問題でお困りの方は
一度御問合せをいただければと思います。
