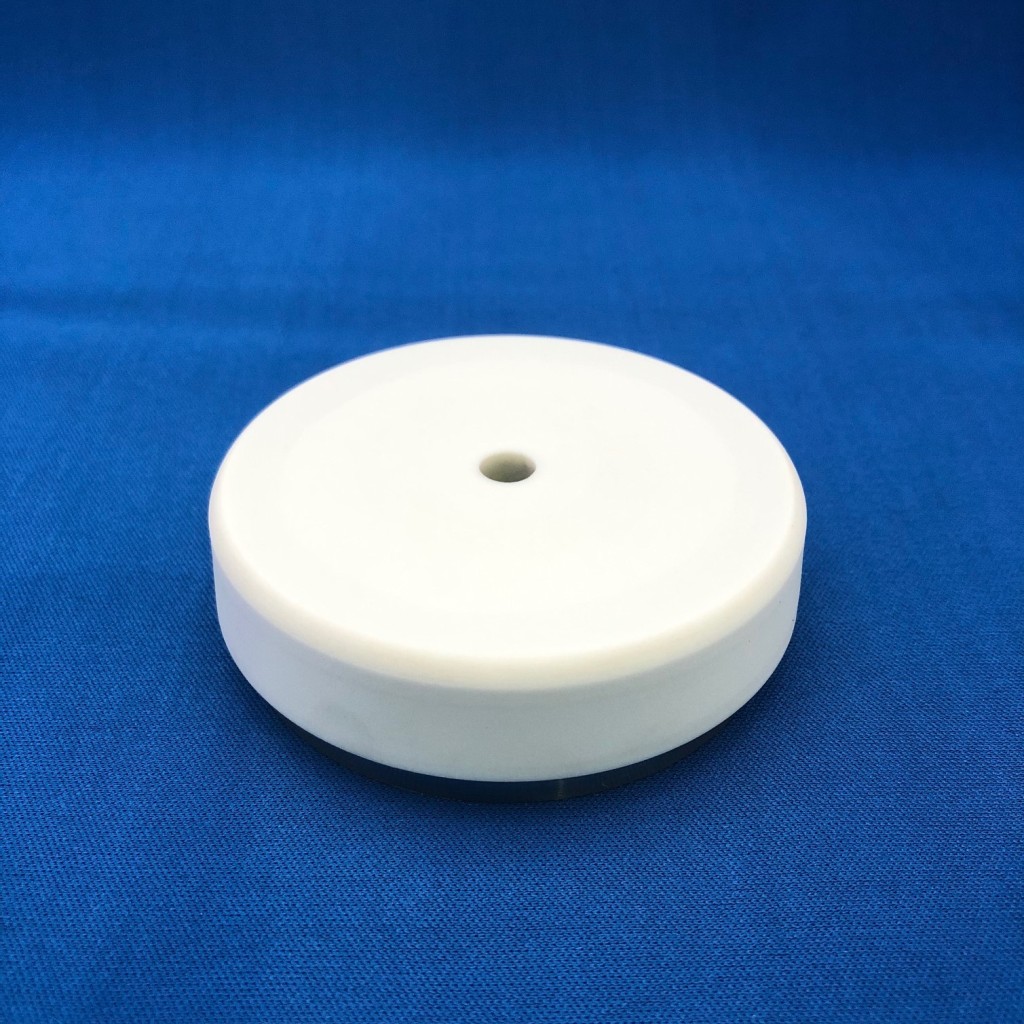

シリコンゴム焼付：押さえ治具
材質シリコン
硬度30
サイズΦ80－78×Φ62×18Ｌ:R加工
押さえ治具として使用される
「シリコンゴム焼付加工品」となります。
変形量が必要とのことで
硬度３０°と低硬度のシリコンゴムを選定しました。
低硬度のゴムの場合、加工時の変形量も多いので
切削加工を行うと、表面のゴムむしれなどが生じるので
加工難度の高い材料となります。

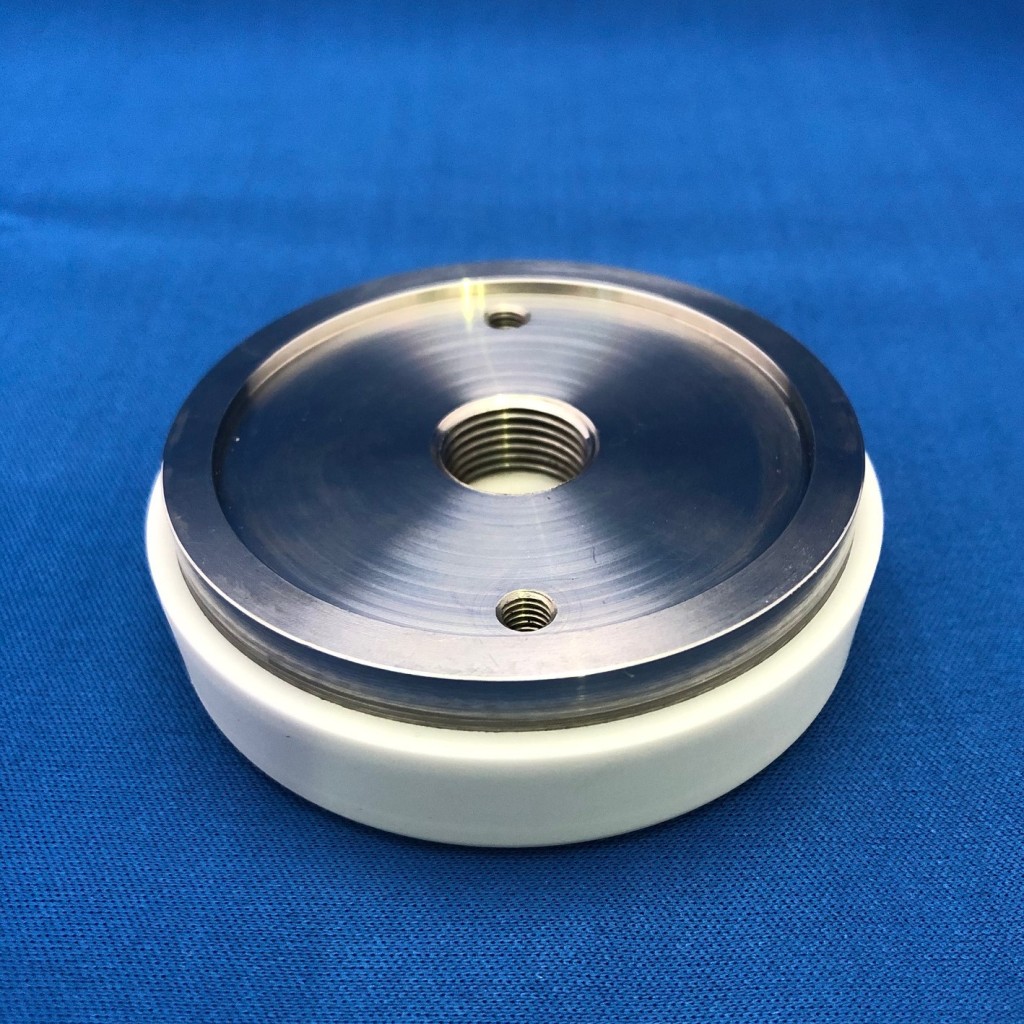

本加工品は、中心部に貫通穴があるのですが
ＳＵＳ部材とゴム部の穴径寸法が異なります。
その上、低硬度の条件があり、穴加工内側のむしれは
使用環境においては厳禁です。
後加工での穴加工は行わず
中心位置にズレが生じないよう、治具による加工方法を模索し
ゴムライニング加工と仕上加工を行いました。
実際の御使用では、中心穴位置のズレが最少で
機械設置の位置決めも問題ないとの御報告をいただき
別硬度品も製作し納入させていただきました。
