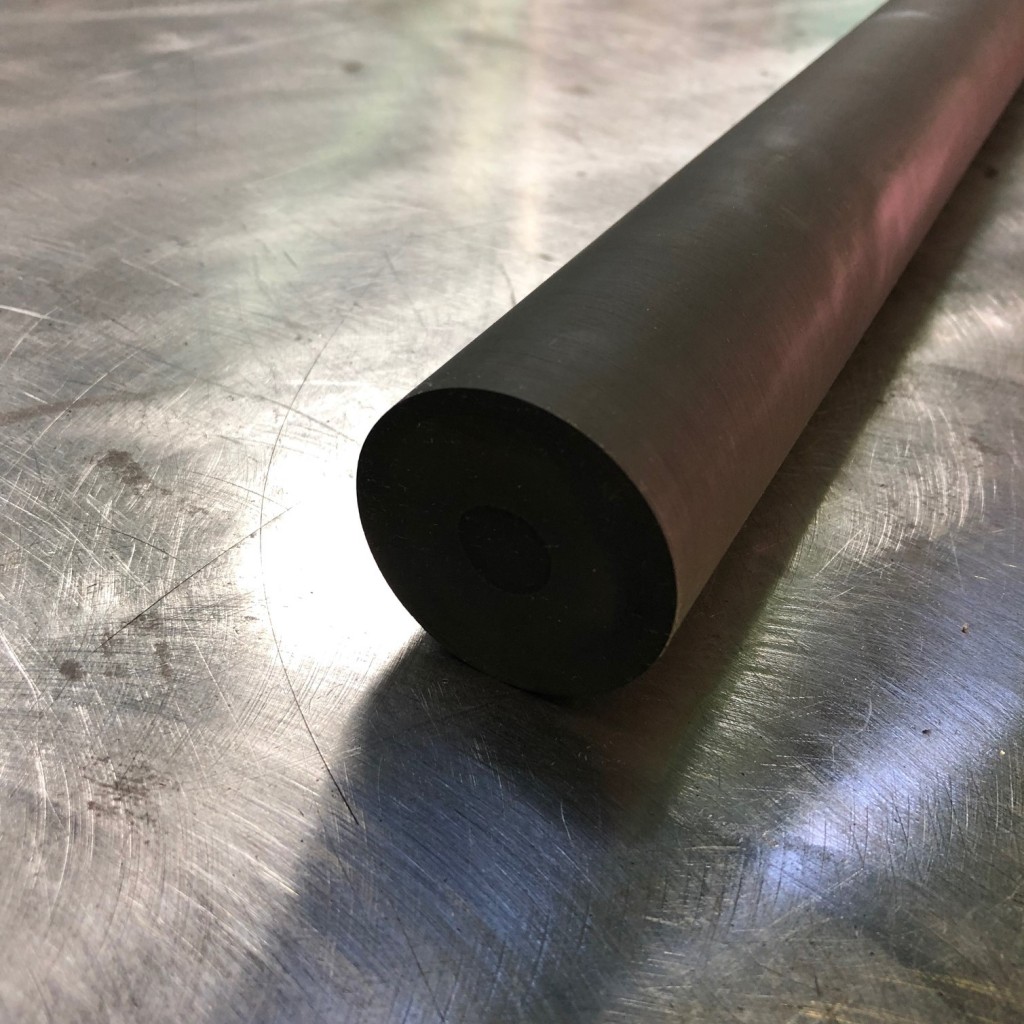

ＣＩＰ成形用ゴム型です。
ゴム筒内部にセラミック微粉末や金属粉末などを投入し
水中内で圧力を掛けて、圧縮成形を行います。

水中内の為、掛けられる圧力が等方向に働くので
材料に対して均一な力が加わり、等しい強度での成形が可能です。

圧力変形に追従する必要がある為
変形量の多いゴム型が多く見られます。

分割式の上下蓋のゴム型も多いですが
こちらの掲載ゴム型は、底部と胴体部が一体となっており
底蓋のセッティングの省力や工程数削減に
メリットを感じていただいております。

また、胴体部と蓋の厚みが異なる場合
ゴムの変形量に差異が生じてしまい、一定圧が圧縮粉末に働かず
不十分な成形に至り、割れや亀裂に繋がることがあります。

胴体部と底蓋を一体にすることにより
安定した圧力が、固形材料に均一に働き
一定した品質のＣＩＰ成形が可能となります。
