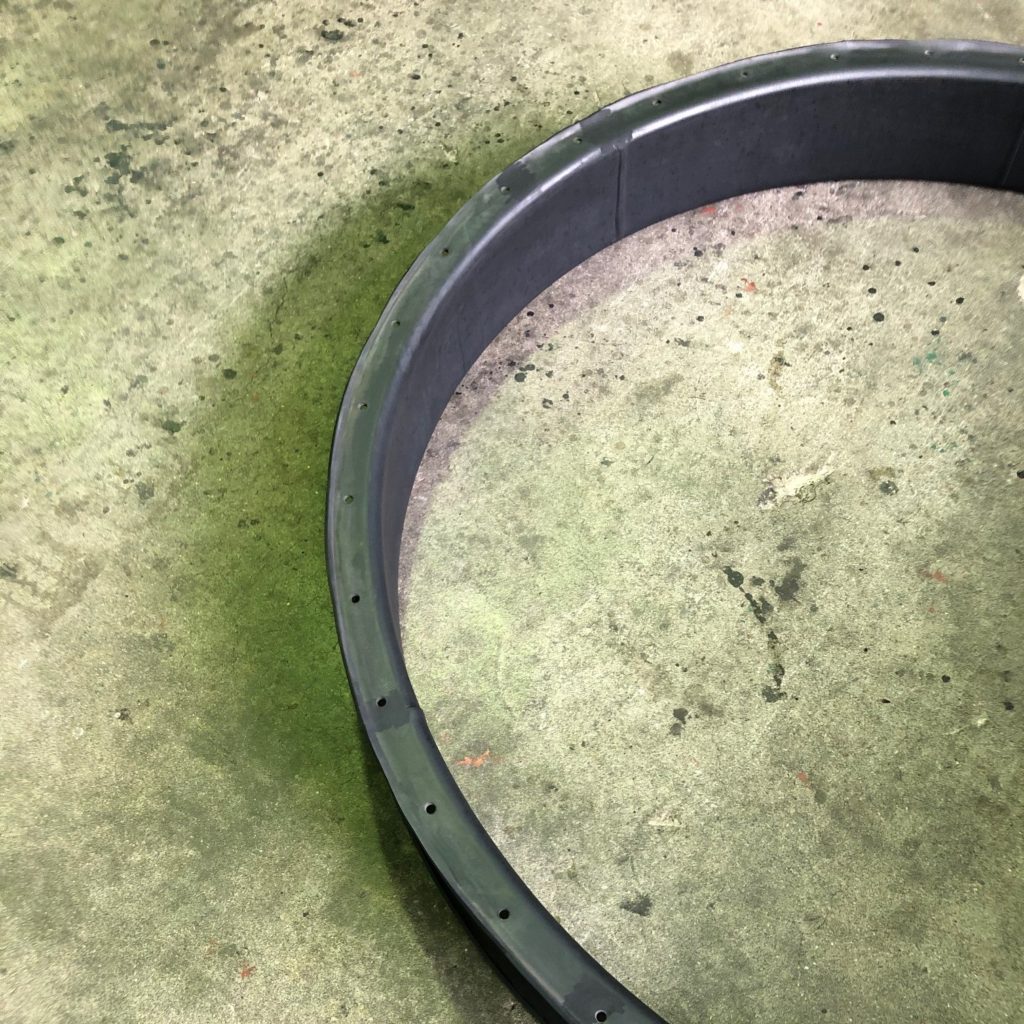

真空装置用ゴムベローズ
材質NBR
硬度60
サイズΦ1380×Φ1280×155L
真空装置向けのゴムベローズです。
通常は、金属製ベローズを装着使用しますが
ベロース本体費用に加え
取り付け・取り外しの作業時間・人員を改善すべく
ゴムベローズでの評価試験を行う為、製作致しました。
厚みは３～４ｍｍ。
サイズは、外径１３８０ｍｍ・内径１２８０ｍｍ
最大伸長時の高さは１５５ｍｍとなっております。

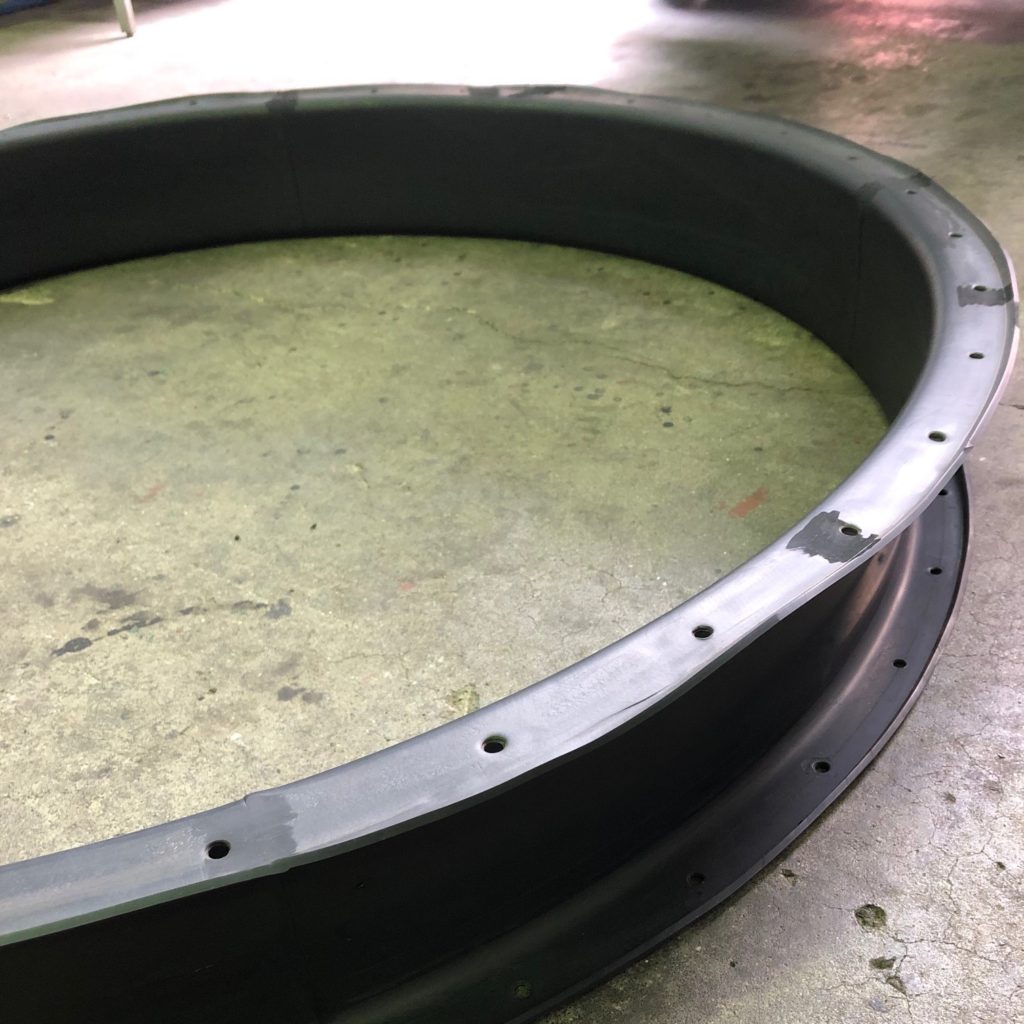

両フランジ面には、ボルト留め用のキリ穴が開いており
真空装置への装着は、金属性のフランジで挟み込み
ボルトで保持固定します。
ユーザーの使用条件と耐久試験を行った結果
要求される機能を満たすことができ
耐久性においても
設定した条件をクリアすることができました。
このことにより、ベローズの交換作業による装置停止期間が
大幅に短縮され、作業に関わる人員も減らすことができました。
現在、試作品から本製作に至る段階となりますが
サイズのレパートリと品質向上に努めております。
