生産部品 シリコンゴムキャップ
材質高引裂シリコンゴム
硬度40-60-80
サイズΦ240×Φ100×580L
ゴムキャップに見えますが
薄膜フィルムでパイプを製造する為の生産部品となります。
使用目的はキャップ内部に高温のエアを圧入して
ゴム本体を膨らませて製品を生産していきます。
エア圧は一定ですが
バランスよく高圧のエアを行き渡らせる必要があるので
ゴム層を低硬度・中硬度・高硬度の３層にしています。
具体的な硬度は
硬度４０°－６０°－８０°となり
ゴム内径部は、Ｒの加工を施し湾曲しています。

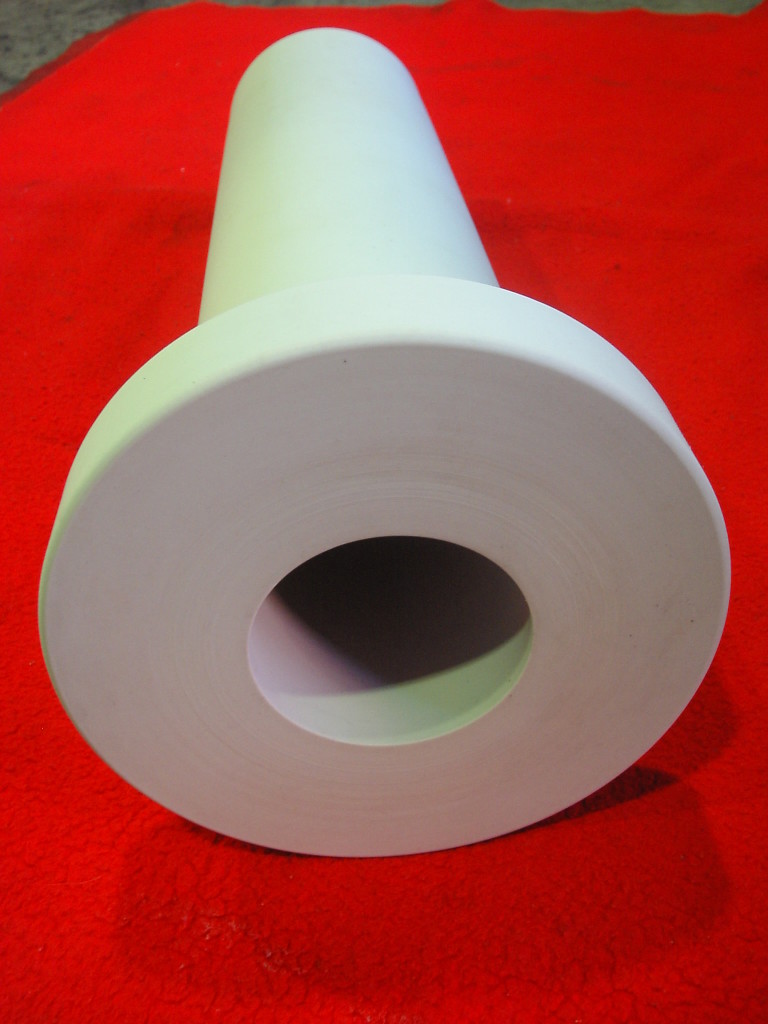

画像からでは分かり難いですが
外径２６０ｍｍ×高さ５８０ｍｍと
大変大きなサイズのゴムキャップとなります。
簡易型でゴムブロックを製作後
旋盤での切削加工で、外観を仕上げました。
