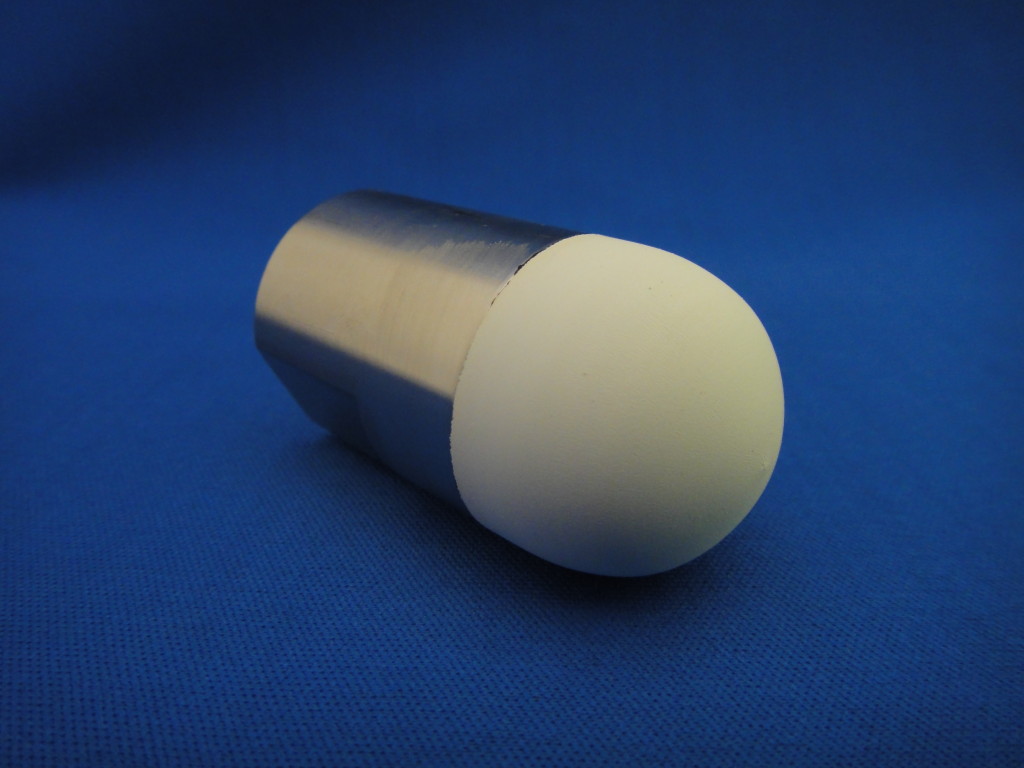

レイアップ装置用のゴム部品です。

通常は
フラットな面での仕上り品が多いですが

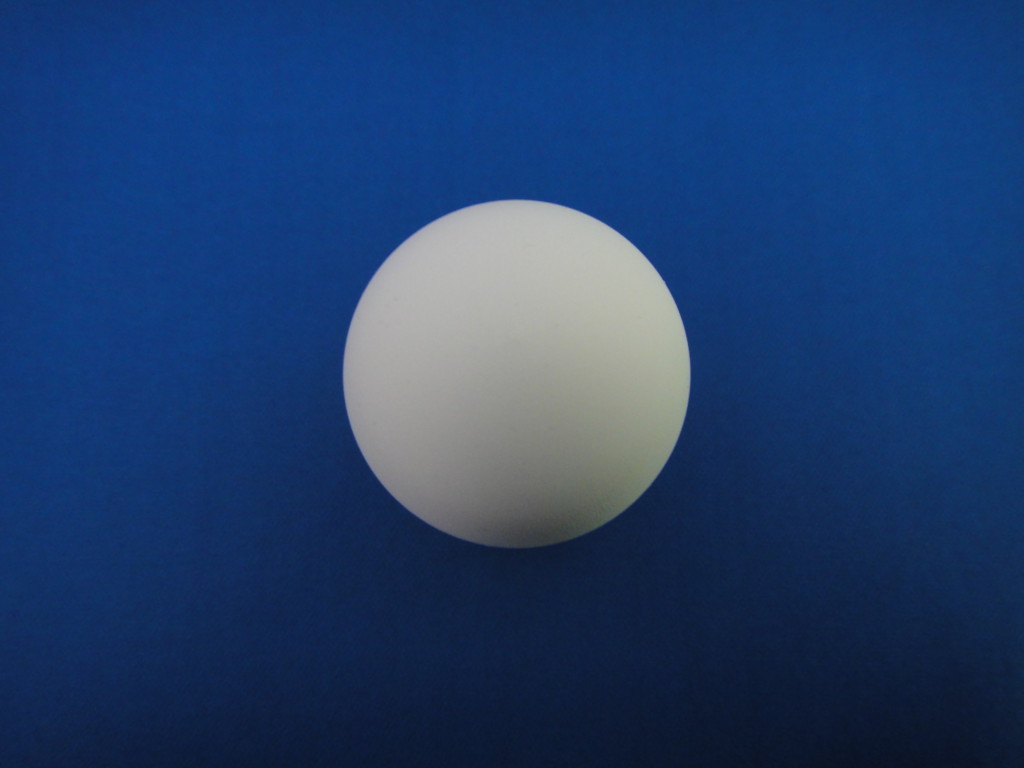

ゴムライニング部からＲ加工を行い
半球状にすることにより、点接触で製品保持力を
高める狙いで製作致しました。

半球状にすることにより
点接触のメリット以外に
ゴムの弾性が反映されやすい点もあります。

保持する動作や押さえる動作の際に
必要以上の力を加えずに
適切な力により作業を行えるなどの特性があります。

ゴム材質は
耐侯性に優れた「ＣＲ(クロロプレンゴム)」を選択し
カーボンの色移りなどを考慮し
黒色ではなく白色での製造となりました。

金型を製作せず
巻き蒸しによる「ゴムライニング加工」
仕上は切削加工にて半球状に仕上げました。
