ビビリ留め治具
材質ＮＢＲ
硬度60
サイズt5×Φ905×H50
加工の際にビビリが生じてしまう為
対策として治具を製作したいと依頼を受けました。
詳細条件はユーザーさんの方で
設定され治具製作されていましたので
当社では治具外側にゴムライニングを行いました。

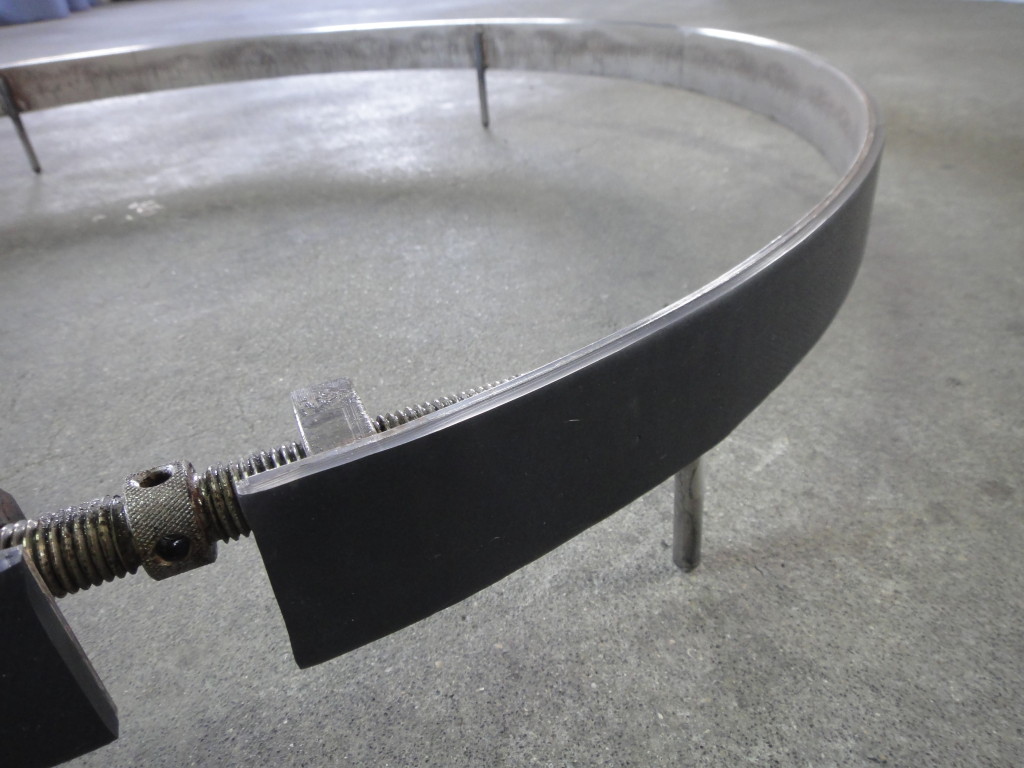

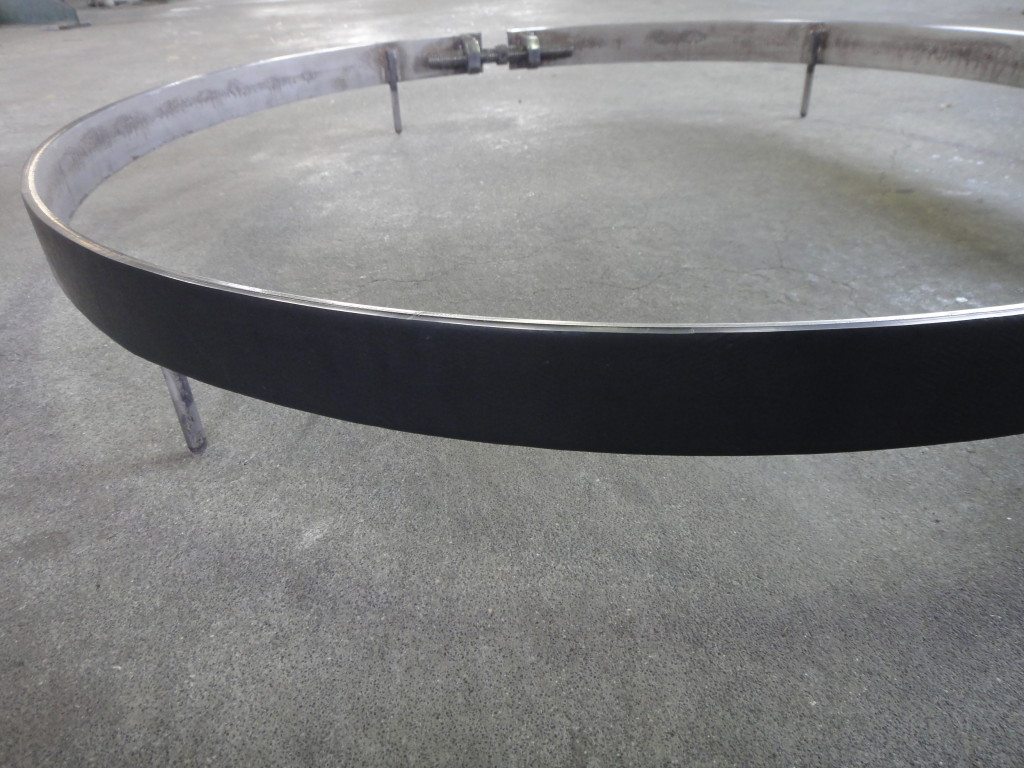

治具サイズは
外径９０５ｍｍ・高さ５０ｍｍとなります。
治具内部は位置決めピンや
絞り用のネジがあります。
ＳＳ製の治具の為
外側に干渉し製品への影響が懸念されるとの
ゴムライニングを選択されたようです。
ボンド接着では強度不足の懸念があり
焼付(加硫接着)でＮＢＲをゴムライニングし
ビビリ留め用の治具として使用いただいております。
