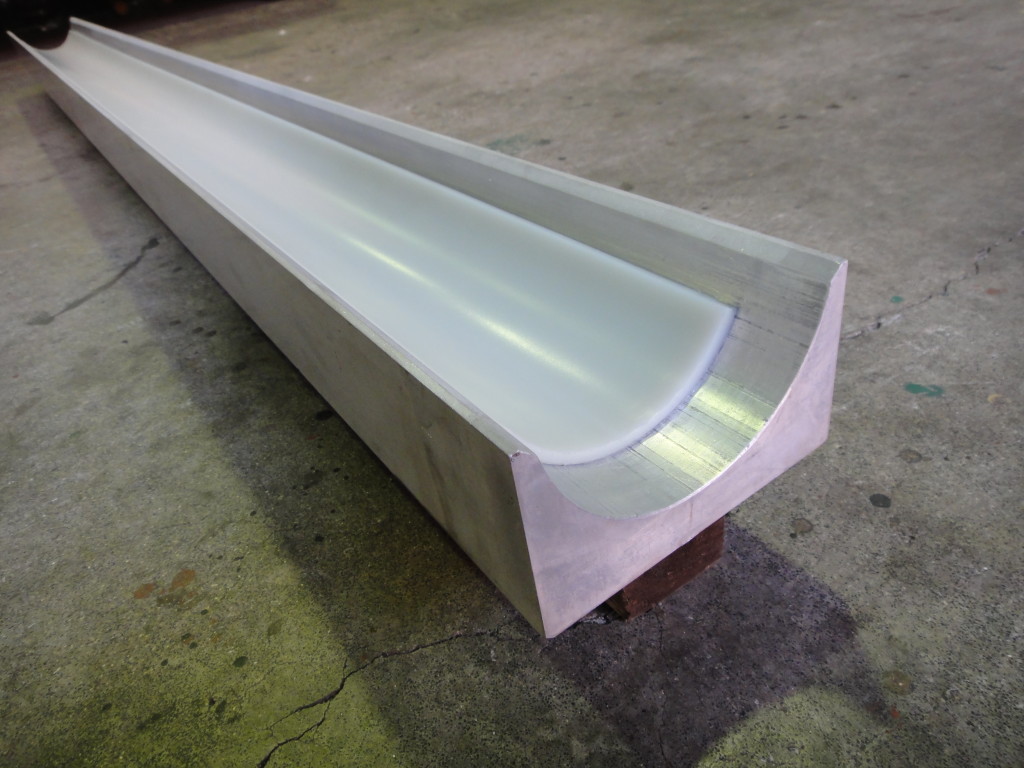

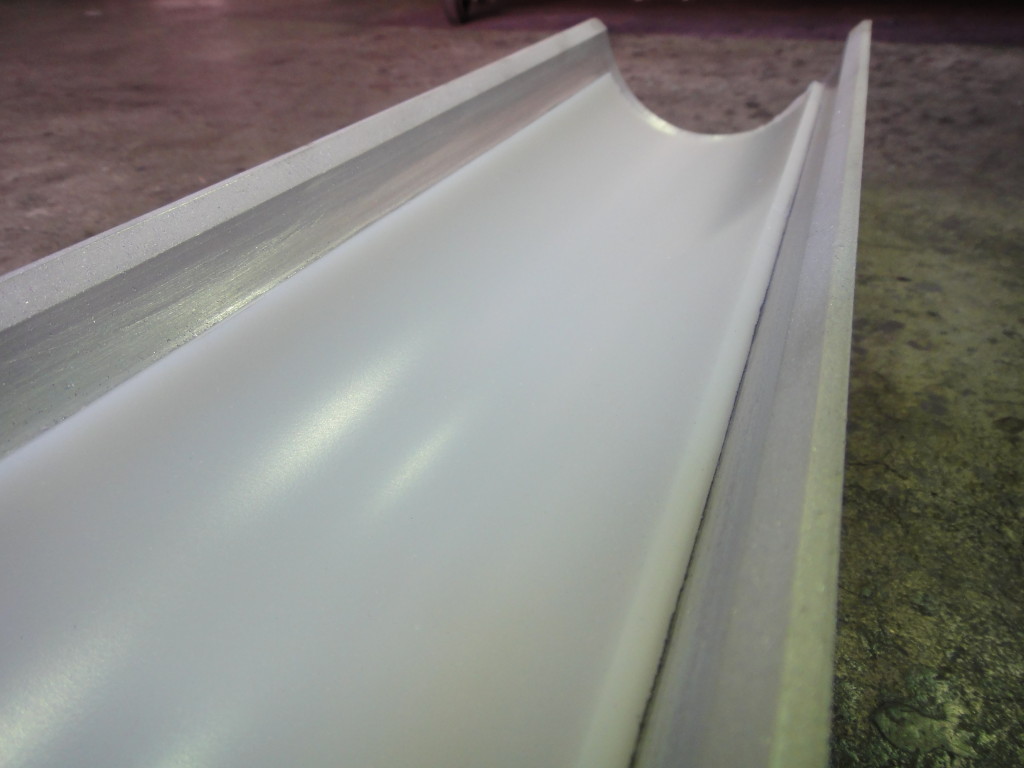

紙管生産用パッド
材質シリコンゴム
硬度35
サイズt5×R56×2000L
紙管を生産する際に使用される
シリコンゴムライニングの押さえパッドです。
紙管製作において
接着剤で貼り合わせを行うのですが
その貼り合わせ工程で
接着力を向上させる為に使用される
押さえパッドとなります。
支給いただいたアルミプレートに
シリコンゴムを焼付けし
要求されるＲ寸法に加工を行いました。
シリコン硬度３５°
Ｒ寸法は５６ｍｍとなっております。
厚み公差については
＋－０．１ｍｍの設定ですが
目標公差として加工を行いました。
実際に指定公差内に収まっていたようですが
加工前において
ゴムの弾性で厚みのバラツキを
吸収できる狙いもあり
ゴム硬度を軟らかくするなどの
提案をさせていただきました。
